PCB線路板小批量生產流程,幾個關鍵制造工序介紹

文章來源: 智力創電路板     閱讀次數:577     發表時間:2024-09-10

[導讀]:隨著科技的飛速發展,小批量PCB線路板加工成為了眾多創新項目和原型設計不可或缺的一環。本文智力創線路板生產廠家小編將帶您深入探索小批量PCB線路板加工廠家背后的幾個核心工序,揭示這些精密組件是如何從設計圖紙變?yōu)楝F(xiàn)實的。

隨著科技的飛速發展,小批量PCB線路板加工成為了眾多創新項目和原型設計不可或缺的一環。本文智力創線路板生產廠家小編將帶您深入探索小批量PCB線路板加工廠家背后的幾個核心工序,揭示這些精密組件是如何從設計圖紙變?yōu)楝F(xiàn)實的。

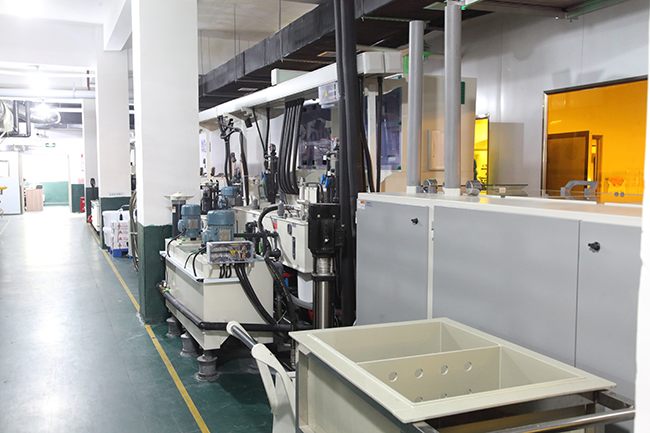

PCB線路板加工廠家

1. 設計與制圖

一切始于創意與設計。設計師使用專業的PCB設計軟件(如Altium Designer、Eagle等),將電路原理圖轉化為實際的PCB布局。這一過程包括布線、放置元件、設定層疊結構等,確保電路既功能完善又便于生產。完成設計后,會生成Gerber文件和裝配圖,這是與PCB制造商溝通的“語言”。

2. 材料準備與裁剪

根據設計需求,PCB廠家會選擇合適的基材,常見的有酚醛紙基、環氧玻璃纖維等。材料準備好后,按照Gerber文件中的尺寸要求進行裁剪,為后續的制造流程做準備。這一階段雖看似簡單,卻是保證PCB尺寸精確無誤的基礎。

3. 鍍銅與線路形成

接下來是PCB制造的關鍵步驟——線路形成。首先,在裁剪好的基板上鍍一層薄薄的銅。然后,通過光刻或直接成像技術,將設計圖案轉移到銅面上。未被保護的部分在化學蝕刻過程中被去除,留下所需的導電線路圖案。這一工序直接決定了PCB的電氣性能和可靠性。

4. 打孔與鍍通孔

對于需要多層連接的PCB,打孔和鍍通孔是必不可少的。通過機械鉆孔或激光打孔在PCB上形成通孔,隨后進行電鍍處理,確??妆趦?nèi)外形成連續的導電路徑。這一步驟對提高多層PCB的穩定性和信號傳輸效率至關重要。

5. 表面處理

表面處理旨在提高PCB的焊接性和耐腐蝕性。常見的處理方式有HASL(熱風整平)、ENIG(化學鎳金)、OSP(有機保焊劑)等。不同的處理方法適用于不同類型的元器件和使用環境,選擇合適的表面處理工藝對確保PCB長期穩定運行有著重要意義。

6. 元件裝配與焊接

到了這一階段,PCB板上將被安裝各類電子元件。根據設計要求,元件裝配可以通過手工焊接、SMT(表面貼裝技術)或THT(通孔技術)完成。SMT尤其適合小批量生產,因為它能快速準確地放置小型表面貼裝元件。裝配完成后,通常會進行回流焊或波峰焊,以確保元件與PCB之間的可靠連接。

7. 測試與質量控制

為了確保每一塊PCB都能達到設計要求,最后的測試與質量控制環節不可或缺。這包括視覺檢查、電氣測試(如飛針測試、自動光學檢測AOT等),以及功能測試。任何不符合標準的產品都將被剔除,確保交付給客戶的每一塊PCB都是精品。
